【分析】先分析出木块受到重力和浮力作用，而且是一对平衡力；

再找到两个力的三要素：重力和浮力的作用点均在木块的重心上，重力方向竖直向下，浮力方向竖直向上；

分别用一条带箭头的线段把重力、浮力的大小、方向、作用点表示出来．

【解答】解：漂浮在水面上的木块，处于平衡状态，受到重力和浮力作用，而且是一对平衡力；

重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F_浮，注意两条线段的长度相等，如图所示：

【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．

【分析】在作透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．

【解答】解：

平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变；如图所示：

．

【点评】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．

【分析】（1）液体沸腾时的温度叫沸点，水沸腾时继续吸热温度不变；

（2）液体的沸点跟气压的大小有关，气压增大，沸点升高；气压减小，沸点降低．

（3）水沸腾前和沸腾时的现象区别：沸腾前气泡在上升过程中体积逐渐减小；沸腾时气泡在上升过程中体积逐渐增大．

【解答】解：（1）由表格知水从2.5min开始沸腾，继续吸热，但温度保持不变；

（2）由表格知水的沸点98℃，小于标准大气压下水的沸点，则当地大气压强低于1个标准大气压．

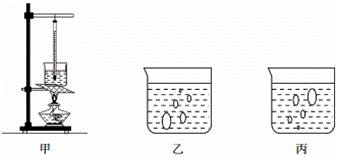

（3）丙图气泡在上升过程中，体积逐渐增大，所以是沸腾时的现象．乙图气泡在上升过程中体积逐渐减小，所以是沸腾前的现象．

故答案为：（1）温度不变；（2）98；低于；（3）乙．

【点评】本题考查了沸腾的特点、现象以及沸点与大气压的关系，是一道较为简单的实验题．

【分析】（1）根据灯的额定电压确定电压表量程与灯并联；

（2）为保护电路，闭合开关前，滑动变阻器的滑片P应处于阻值最大处；

（3）若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；

（4）因电流表选用小量程，电流表示数最大0.6A；根据电流表大小量程之比为5：1回答；

（5）灯的额定电压下正常发光，由欧姆定律，小灯泡正常发光时的电阻．

【解答】解：

（1）标有“2.5V”的小灯泡表示灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

（2）为保护电路，闭合开关前，滑动变阻器的滑片P应处于阻值最大处，即图中最左端；

（3）电流表无示数，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的小灯泡断路，故选A；

（4）因电流表选用小量程，电流表示数不可能为1.0A（或通过灯的电流随电压的减小而变小），故数据⑥是错误的，错误的原因在于选用小量程却按大量程读数了，根据电流表大小量程之比为5：1，正确的电流大小为0.20A；

（5）灯的额定电压下正常发光，由表中数据结合欧姆定律可得，小灯泡正常发光时的电阻：

R_L=≈8.3Ω．

故答案为：（1）如上图所示；（2）左；（3）A；（4）⑥；0.20；（5）8.3．

【点评】本题测量小灯泡的电阻，考查电路的连接、注意事项、故障分析、电流表正确读数等知识．

【分析】（1）（2）（3）由表中数据可知，研究小钢球往返动一次的平均时间与摆长、质量、最初将小钢球拉至最低位置的距离x（cm）有关，研究与其中一个因素的关系时，要控制其它因素不变；根据题中条件分析得出结论；

（4）利用（3）的结论回答．

【解答】解：（1）研究小钢球往返一次的时间与小钢球拉离最低位置的距离x的关系时，要控制摆长、质量不变，故由表中 1、2、3三组数据可知：小钢球往返一次的时间与小钢球拉离最低位置的距离x无关；

（2）由表中笫3、4、5次实验数据可知，只有小球的质量不同，而其它因素相同，而分小钢球往返一次的时间相同，故小钢球往返一次的时间与小钢球质量无关：

（3）由表中第3、6、7次实验数据可知，只有摆长不同，因它因素相同，分折可知：摆绳越长，小钢球往返一次的时间越长；

（4）根据（3）：摆绳越长，小钢球往返一次的时间越长；摆绳越短，小钢球往返一次的时间越少，

正在工作的摆钟往返一次的时间变长了（即钟的走时比准确时慢），应缩短摆垂，则需将摆锤往上调．

故答案为：（1）1、2、3；（2）小钢球的质量；（3）长；（4）上．

【点评】本题联系实验，考查控制变量法的运用及分析数据归纳结论的能力．
