（1）小灯泡正常发光时的电阻是12Ω；

（2）电源电压是4.5V；

（3）滑动变阻器R₁允许接入电路的阻值变化范围是6Ω～20Ω。

【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P＝UI＝求出小灯泡正常发光时的电阻；

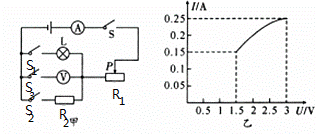

（2）只闭合开关S和S₂，将变阻器R₁的滑片P移到中点时，R₁与R₂串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；

（3）只闭合开关S、S₁和S₃时，R₁与L串联，电压表测L两端的电压，电流表测电路中的电流，当电压表的示数为3V时，灯泡正常发光，此时滑动变阻器接入电路中的电阻最小，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据串联电路的电流特点结合图象读出此时电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的最小阻值；根据图象可知灯泡两端的电压为1.5V时通过的电流，假设滑动变阻器可以完全接入电路中，根据欧姆定律求出其两端的电压，根据串联电路的定义特点结合电源的定义确定假设成立，据此得出滑动变阻器接入电路中的最大阻值，然后得出答案。

【解答】（1）由P＝UI＝可得，小灯泡正常发光时的电阻：

R_L＝＝＝12Ω；

（2）只闭合开关S和S₂，将变阻器R₁的滑片P移到中点时，R₁与R₂串联，电流表测电路中的电流，

因串联电路中总电阻等于各分电阻之和，

所以，由I＝可得，电源的电压：

U＝I（R₁+R₂）＝0.15A×（×20Ω+20Ω）＝4.5V；

（3）只闭合开关S、S₁和S₃时，R₁与L串联，电压表测L两端的电压，电流表测电路中的电流，

当电压表的示数为3V时，灯泡正常发光，此时滑动变阻器接入电路中的电阻最小，

因串联电路中总电压等于各分电压之和，

所以，此时滑动变阻器两端的电压：

U₁＝U﹣U_L＝4.5V﹣3V＝1.5V，

因串联电路中各处的电流相等，

所以，由图象可知，此时电路中的电流I₁＝I_L＝0.25A，

所以，滑动变阻器接入电路中的最小阻值：

R_1小＝＝＝6Ω；

由图象可知，灯泡两端的电压U_L′＝1.5V时，电路中的电流I₂＝I_L′＝0.15A，

假设滑动变阻器可以完全接入电路中，则其两端的电压：

U₁′＝I₂R₁＝0.15A×20Ω＝3V，

由U＝U_L′+U₁′可知，假设成立，即滑动变阻器接入电路中的最大阻值为20Ω，

所以，滑动变阻器R₁允许接入电路的阻值变化范围是6Ω～20Ω。

【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信心是关键。

（1）物体受到的浮力是2N；

（2）物体浸没前后液体对容器底部的压强变化了400Pa。

【分析】（1）浸没在液体中的物体，对物体进行受力分析，物体受到竖直向下的重力、竖直向上的浮力、竖直向上的拉力，这三个力是平衡力，根据平衡力条件列出等式求出浮力大小；

（2）知道正方体物体的边长，求出物体的体积，知道浮力，根据阿基米德原理求出液体的密度，知道物体的体积和容器的底面积，求出物体浸没后液体深度变化量，根据液体压强公式求出压强变化量。

【解答】（1）物体的重力为：G＝3N，

物体浸没在液体中，受到竖直向下的重力G、竖直向上的浮力F_浮、竖直向上的拉力F，这三个力是平衡力，

所以物体受到的浮力为：F_浮＝G﹣F＝3N﹣1N＝2N。

（2）物体的体积为：V＝a³＝（5cm）³＝125cm³＝1.25×10^﹣4m³，

物体浸没在液体中，物体排开液体的体积为：V_排＝V＝1.25×10^﹣4m³，

根据阿基米德原理得，液体的密度为：

ρ＝＝＝1.6×10³kg/m³，

物体浸没在液体中，液体深度变化为为：

△h＝＝＝2.5cm＝0.025m，

物体浸没前后液体对容器底部的压强量为：

△p＝ρg△h＝1.6×10³kg/m³×10N/kg×0.025m＝400Pa。

【点评】对于压强变化量的问题，首先求出物体浸没在液体中，液体深度的变化量，然后根据△p＝ρg△h计算压强变化量。

（1）烧水过程水吸收的热量为2.94×10⁵J；

（2）液化气炉具的效率是30%。

【分析】（1）已知水的质量、比热容、初温和末温，利用吸热公式Q_吸＝cm△t求出水吸收的热量；

（2）已知实际使用液化气的体积及其热值，根据公式Q_放＝Vq可以求出液化气完全燃烧放出的热量；知道水吸收的热量和液化气完全燃烧释放的热量，两者之比就是该液化气炉具的效率。

【解答】（1）水吸收的热量：

Q_吸＝cm△t＝4.2×10³J/（kg•℃）×3.5kg×（70℃﹣50℃）＝2.94×10⁵J；

（2）0.02m³的液化气完全燃烧放出的热量：

Q_放＝Vq＝0.02m³×4.9×10⁷J/m³＝9.8×10⁵J，

该液化气炉具的效率：

η＝＝×100%＝30%。

【点评】此题考查了吸热公式、燃料完全燃烧放热公式和热效率计算公式的应用，属于基本规律的考查，难度不大。

（1）R＝；断开；（2）12.5；（3）温度

【分析】（1）伏安法”测小灯泡的电阻实验原理是R＝，为保护电路，实验在连接电路时开关应处于断开状态；

（2）根据电表选用小量程确定分度值读数，由欧姆定律求出小灯泡正常发光时的电阻；

（3）小灯泡灯丝的电阻受温度影响。

【解答】（1）该实验的原理是R＝，为保护电路，在连接电路时开关应处于断开状态；

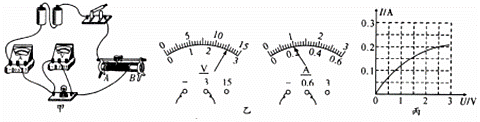

（2）若实验中当小灯泡正常发光时，电流表和电压表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.2A；电压表选用小量程，分度值为0.1V，电压为2.5V，由欧姆定律，则小灯泡正常发光时的电阻是：R＝＝＝12.5Ω；

（3）由图象可知：通过小灯泡的电流I与它两端电压U不成正比，说明灯的电阻不是一个定值，其原因是小灯泡灯丝的电阻受温度影响。

【点评】本题测小灯泡的电阻实验，考查实验原理、注意事项、电表读数、电阻计算及影响电阻大小的因素。

（1）转换；（2）bc；（3）材料；（4）bd

【分析】（1）电流表串联在电路中，电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；

（2）（3）（4）影响导体电阻大小的因素：导体的材料、长度、横截面积和温度，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。

【解答】

（1）该实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法；

（2）探究电阻大小跟导体的长度有关时，需要控制材料和横截面积相同，所以需要将bc两根导线分别接入电路中进行实验；

（3）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；

（4）要探究电阻大小跟导体的横截面积有关，需要控制导体的材料和长度相同，横截面积不同；由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中。

【点评】在探究影响导体电阻大小因素的实验中，注意转换法和控制变量法的应用。
