利用电源(两节干电池)、开关、电流表(0～0.6～3A)、电压表(0～3～15V)、滑动变阻器、定值电阻5个(阻值相同)和导线若干探究电路中电流与电压、电阻的关系。

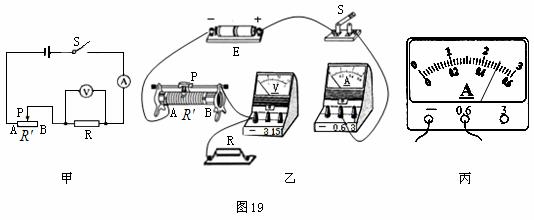

(1)实验原理：用笔画线代替导线将图19(乙)实物按图19(甲)电路连接完整。
(2)探究电路中电流与电压的关系
小明的实验操作如下：
①连接电路。按图19(甲)连接电路，连接电路时，开关S应处于 状态。闭合开关S前，滑片P应置于 (填“A”或“B”)端。
②闭合开关S，滑片移动到合适位置，电压表示数为2.50V时，电流表示数如图19(丙)所示，将此时通过电阻R的电流记入下表空白处。
实验次数 | 1 | 2 | 3 | 4 | 5 |
电压U/V | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 |
电流I/A | 0.10 | 0.20 | 0.30 | 0.40 |
③移动滑片到不同的位置，读出电压表和电流表的示数，得到上表所示的数据。
④分析表中数据得出结论： 。
由实验数据还可以测出电阻R的阻值为 Ω。
(3)探究电路中电流与电阻的关系
请你接着小明的实验继续完成电流与电阻关系的探究，写出你的主要实验步骤。
答案
(1) 连接电路如图所示；(2)断开，B，0.50，电阻相同时，电压越大电流越大，5；(3)①在原来电路基础上移动滑动变阻器，使电压表示数为2.5伏，断开开关；②取下原来电阻，依次取2个，3个，4个，5个定值电阻串联后再接入原来电阻位置处，移动滑动变阻器滑片使电压表示数保持2.5伏不变，分别记下电流表示数；③分析数据得出结论。
