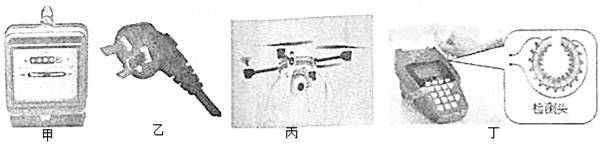

如图与电有关的设备中，下列说法正确的是（ ）
A．甲图中的电能表是用于测量用电器电功率的仪表
B．乙图中三角插头的其中一个脚与用电器金属外壳连接
C．丙图中无人机的电动机在工作时将机械能转化为电能
D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的
答案
B【考点】J6：电功的测量；CM：直流电动机的原理；CS：发电机的构造和原理；IT：插座的构造与工作方式．
【分析】（1）电能表是测量电路消耗电能的仪表；
（2）三孔插座中多出的一个孔是用来接地线的；三脚插头中有一根导线要与用电器金属外壳相连．目的就是为了防止触电．
（3）电动机是根据通电线圈在磁场中受力转动的原理制成的，工作时将电能转化成机械能；
（4）法拉第发现了电磁感应现象．
【解答】解：A、甲图中电能表是测量电路消耗电能的仪表，故A错误；
B、乙图中三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，故B正确；
C、丙图中无人机的电动机工作时将电能转化成机械能，故C错误；
D、丁图中将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息，利用了电磁感应原理，法拉第最先发现了电磁感应现象，故D错误．
故选B．
