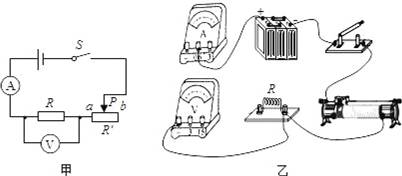

    为了探究电流跟电压的关系,王亮同学设计了图甲所示的电路.

    (1)请根据电路图,用笔画线代替导线将图乙中未连成完整的电路连接起来(导线不能交叉).

    (2)调节滑片位置,改变定值电阻两端的电压,读出其中三组电流表、电压表的示数,如表(一)中所示.①由表(一)中的数据可知实验使用的定值电阻的阻值是      Ω.

    ②由表(一)中的数据进行分析,可归纳出的结论是

    表(一)

    次序

     1

     2

     3

    电压(V)

    2.0

    4.0

    6.0

    电流(A)

    0.1

    0.2

    0.3

    表(二)

    次序

     1

     2

     3

    电阻(Ω)

     5

     10

     15

    电流(A)

     1.2

     0.6

     0.4

    (3)如果仍用图甲电路研究电流与电阻的关系,实验中当换用不同阻值的定值电阻后,每次应调节滑动变阻器的滑片,保持      不变.实验记录数据如表(二)所示,根据表(二)数据可得出的结论是      .(实验器材使用正确,量程选用合理).

    答案


    解:

    (1)由电路图电压表与定值电阻并联,电流表串联在电流中,电流从电表的正接线柱流进,负接线柱流出,如图所示:

    (2)导体中的电流与导体电阻和导体两端电压有关.探究电流跟电压的关系,要控制电阻不变,改变定值电阻两端的电压,所以实验中要调节滑片位置,改变定值电阻两端的电压;

    由表格第一组数据:R===20Ω;

    由表格数据知,电阻不变,电压增大为原来的几倍,则电流也增大为原来的几倍,可得:电阻一定时,导体中的电流与它两端的电压成正比;

    (3)研究电流与电阻的关系时,要控制电压不变,换用不阻值的定值电阻进行实验,所以每次调节滑片应使定值电阻两端电压不变;

    由表格数据,电压增大的倍数与电流减小倍数相同,由此可得:电压一定时,通过导体的电流与导体的电阻成反比.

    故答案为:(1)见上图;(2)20;电阻一定时,导体中的电流与它两端的电压成正比;(3)定值电阻两端电压;电压一定时,通过导体的电流与导体的电阻成反比.

    【点评】此题是探究通过电阻的电流跟电阻和两端电压的关系,考查了实物连接,对实验数据的分析,注意控制变量法在实验中的应用,在写结论时,不要忘了控制的变量.
