1.

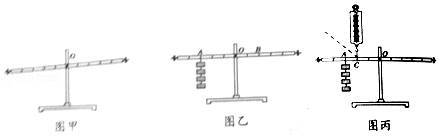

小红和小明利用如图所示装置探究杠杆的平衡条件。

1)若实验前杠杆如图甲所示,可将杠杆两端的平衡螺母向     (填)调节,使杠杆在水平位置平衡。

2)在实验过程中,调节杠杆在水平位置平衡的目的是

3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中。

次数

F1/N

L1/cm

F2/N

L2/cm

1

1

10

2

5

2

2

10

1

20

3

2

15

3

10

小明根据以上数据得出杠杆平衡条件是

4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使在重新平衡,应在B点挂     个钩码。当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点0靠近一格,杠杆会     (填左侧下降右侧下降仍水平平衡)。

5)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将     (填变大变小不变)。

查看答案
题型:实验,探究题
知识点:杠杆
下载试题
复制试题
【答案】

解:(1)若实验前杠杆如图甲所示,左端下沉,右端上翘,可将杠杆两端的平衡螺母向右调节,使杠杆在水平位置平衡。

2)实验时让横杆AB在水平位置平衡,力臂在杠杆上便于测量力臂大小,杠杆的重心通过支点,可以消除杠杆重对杠杆平衡的影响;

3)分析表格中的数据可得出杠杆平衡的条件是:F1L1=F2L2

4)设杠杆每个格的长度为L,每个钩码的重力为G,根据杠杆的平衡条件:FALA=FBLB,即4G×3L=FB×2L,解得FB=6G,需挂6个钩码;

根据杠杆的平衡条件:FALA=FBLB,若AB两点的钩码同时向靠近支点的方向移动一个格,则左侧4G×2L=8GL,右侧6G×L=6GL,因为8GL6GL,所以杠杆左端会下降;

5)如果作用在杠杆上的力方向不与杠杆垂直则该力的力臂短了,就会使得拉力变大;

故答案为:(1)右;(2)便于测量力臂;(3F1L1=F2L2;(46;左侧下降;(5)变大。

=
