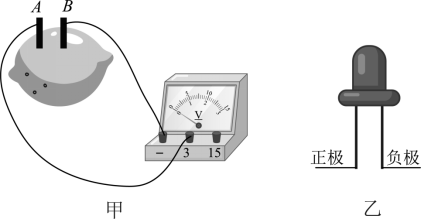

学习了电学知识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片 A 、 B 插入柠檬，制成的 “ 水果电池 ” 与电压表连接在一起，电压表示数为 0.3V 。小刚了解到：发光二极管具有单向导电性，其电学符号与正负极 ，当电流从 “+” 极流入时二极管能通电且发光，当电流从 “ ﹣ ” 极流入时二极管不能发光。

（ 1 ）若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ______ 性，要使二极管发光，金属片 ______ （选填 “ A ” 或 “ B ” ）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ______ 能转化为 ______ 能；

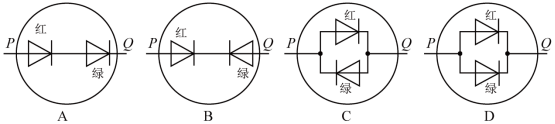

（ 2 ）妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其 P 端流入时发红光，从其 Q 端流入时发绿光，则该变光二极管的内部结构可能是图中的 ______ （填字母）；

（ 3 ）制作发光二极管的主要材料是 ______ （填字母）。

A ．绝缘体

B ．导体

C ．半导体

D ．超导体

答案

单向导电 B 化学 电 C     C

【详解】（ 1 ） [1][2] 二极管具有单向导电性，电流要从电压表正接线柱流入，从负接线柱流出， A 为水果电池的正极， B 为水果电池的负极，因当电流从 “+” 极流入时二极管能通电且发光，故金属片 B 要接二极管负极。

[3][4] 水果电池具有化学能，它连接好二极管后，二极管发出微弱的光，产生了电能，此时水果电池主要实现了把化学能转化为电能。

（ 2 ） [5] 当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其 P 端流入时发红光，从其 Q 端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在 P 端，负接线柱在 Q 端，绿发光二极管的正接线柱在 Q 端，负接线柱在 P 端，所以 C 图正确。

故选 C 。

（ 3 ） [6] 半导体是制作发光二极管的主要材料。

故选 C 。
