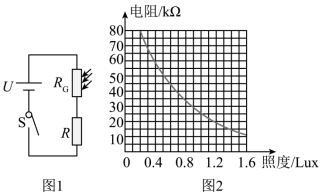

如图 1 所示， R _G 是光敏电阻， R 是阻值为 10kΩ 的定值电阻，电源电压 U =9V 。光敏电阻 R _G 的阻值与光的照度（光照越强，照度越大，单位为 Lux ）关系如图 2 所示，当照度增大时， R _G 的阻值将 ___________ 。小芳将量程为 3V 的电压表接入图 1 电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在 ___________ 两端，能够测量的最大照度为 ___________Lux 。改装完成后，若小芳将电源换为电压可调电源（调节范围为 12V ～ 15V ），且将 R 换为可调电阻（调节范围为 5kΩ ～ 20kΩ ），则该装置所能测量的最大照度为 ___________Lux 。

答案

变小 定值电阻 R 1.2     1.4

【详解】 [1] 由图 2 知道，光敏电阻 R _G 的阻值随光的照度的增大而变小。

[2] 由图 1 知道，两电阻串联，又知道光敏电阻 R _G 的阻值随光的照度的增大而变小，根据串联分压原理，为使光的照度增大时电压表的示数也增大，应将电压表并联在定值电阻 R 的两端。

[3] 当电压表达到 3V 时，电路中的电流为

R _G 两端的电压为

U _RG = U ﹣ U _R =9V ﹣ 3V=6V

R _G 的阻值

对照图 2 知道，此时的最大照度为 1.2Lux 。

[4] 换成可调电源和可调电阻后，为提高最大照度，应选择较小的电源电压和较小的定值电阻，当电源电压为 12V ，电阻调至 5kΩ 时，电压表仍并联在可调电阻的两端，当电压表示数达到 3V 时，电路中的电流

R _G 两端的电压为

U _RG ′= U ′ ﹣ U _R ′=12V ﹣ 3V=9V

R _G 的阻值

对照图 2 知道，此时能测量的最大照度为 1.4Lux 。
