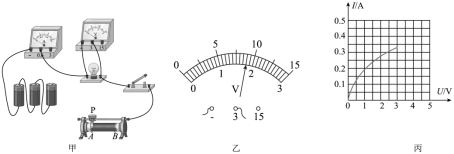

在 “ 测量小灯泡的电功率 ” 实验中，电源电压为 4.5V ，小灯泡额定电压为 2.5V ，图甲是未连接完整的实验电路：

（ 1 ）连接实验电路的过程中，开关应 ；

（ 2 ）用笔画线代替导线，将图甲的实验电路连接完整（要求滑动变阻器的滑片 P 向 B 端移动时电流表的示数变大） ；

（ 3 ）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近 4.5V ，则电路的故障可能是 （填一种情况即可）：

（ 4 ）排除故障后，调节滑动变阻器的滑片，如图乙所示，电压表的示数为 ，为了测小灯泡的额定功率，应将滑片 （选填 “ A ” 或 “ B ” ）端移动；

（ 5 ）改变滑片 P 的位置，获得多组对应的电压、电流值，绘制了如图丙所示的 I - U 图像，由图像可知，小灯泡的额定功率为 W ；

（ 6 ）由图丙可知小灯泡正常发光时的电阻是 Ω ，小灯泡的电阻是变化的，原因是灯丝电阻受 的影响。

答案

断开 小灯泡断路 1.8 B 0.75     8.3 温度

【详解】（ 1 ） [1] 为保护电路，连接实验电路的过程中开关应断开。

（ 2 ） [2] 滑动变阻器的滑片向 B 端移动时电流表的示数变大，即电阻变小，故变阻器右下接线柱连入电路中，如下所示：

（ 3 ） [3] 闭合开关后，小灯泡不发光，电流表示数几乎为零，说明电路可能发生了断路，电压表有示数，说明电压表和电源形成的回路没有短路，故则电路的故障可能是小灯泡断路。

（ 4 ） [4] 电压表选用的是小量程，分度值为 0.1V ，其读数为 1.8V 。

[5] 灯在额定电压下正常发光，示数为 1.8V 小于灯的额定电压 2.5V ，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向 B 端移动，直到电压表示数为额定电压。

（ 5 ） [6] 根据绘制的如图丙所示的图像知，灯在额定电压下的电流为 0.3A ，小灯泡额定功率是

P = UI =2.5V×0.3A=0.75W

（ 6 ） [7] 根据欧姆定律可得小灯泡正常发光时的电阻

[8] 灯丝电阻受温度影响，温度越高，电阻越大。
